鋼板やアルミ板等のトリミングとスクラップカットを同時に行なう際に発生する切粉やバリ、歪み等を防ぎます。

品番一覧
標準品
標準仕様 | OCFC5A-ST4 |
---|---|
バックアップ仕様 | OCFC5A-ST4-B |
ロングカッター仕様 +バックアップ仕様 |
OCFC5A-ST4-B-LC |
材質:フレームハード鋼
標準仕様 | OCFC13-ST6 |
---|
材質:SKD11(HRC60~63)
受注生産品(カッター材質変更仕様)
標準仕様 | OCFC5A-ST4-S | 受注生産品になりますので、納期はお近くの営業所までお問合せください。 ※https://www.oiles.co.jp/corporate/office/ |
---|---|---|
バックアップ仕様 | OCFC5A-ST4-B-S | |
ロングカッター仕様 +バックアップ仕様 |
OCFC5A-ST4-S-B-LC |
材質:SKD11(HRC60~63)
分割販売
メンテナンス用として、分割販売(ユニット)もおこなっております。
※括弧内はカッター材質

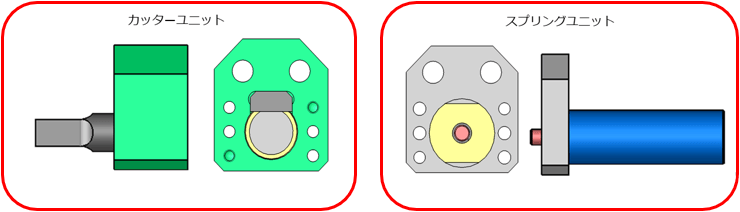

OCFC5Aユニット | ||
---|---|---|
標準仕様 | スプリングユニット 共通部品 | OCFC5A-ST4SU | カッターユニット(フレームハード鋼) | OCFC5A-ST4CU |
バックアップ仕様 | カッターユニット(フレームハード鋼) | OCFC5A-ST4CU-B | カッターユニット(SKD11) | OCFC5A-ST4CU-S-B |
ロングカッター仕様 +バックアップ仕様 |
カッターユニット(フレームハード鋼) | OCFC5A-ST4CU-B-LC | カッターユニット(SKD11) | OCFC5A-ST4CU-S-B-LC |
OCFC13ユニット | ||
---|---|---|
標準仕様 | スプリングユニット | OCFC13-ST6SU | カッターユニット(SKD11) | OCFC13-ST6CU |

基本性能
型式 | OCFC5A-ST4 | OCFC5A-ST4-B OCFC5A-ST4-B-LC |
OCFC13-ST6 |
---|---|---|---|
せん断能力 | 5kN | 5kN | 13kN |
可動ストローク | 4mm | 4mm | 6mm |
トリム角度 | ~10° | ~10° | ~10° |
スクラップ角度 | ~10° | ~20° | ~10° |
耐久回数 | 50万回 |
特長
- 切粉・バリを抑制
高圧力を有する特殊スプリングを採用することで、切り遅れがなくなり、切粉を抑制します。 - 高寿命を実現(耐久回数 50 万回)
ゼロクリアランス化したことにより、トリム時に発生する側圧による摩耗を抑え、高寿命を実現します。 - コンパクトな形状
当社特殊スプリングを採用することで、高反力かつユニット化することが出来、従来のフローティング構造より省スペースでの設計をすることが可能となりました。 - メンテナンスフリー
オイレス摺動部材を使用しているため給脂は不要です。
使用個所

よくあるご質問
オイレスコンパクトフローティングカッターについて、よくいただくご質問を掲載しています。
カタログPDF
使用範囲、試験データ、標準品寸法表等が記載されています。
